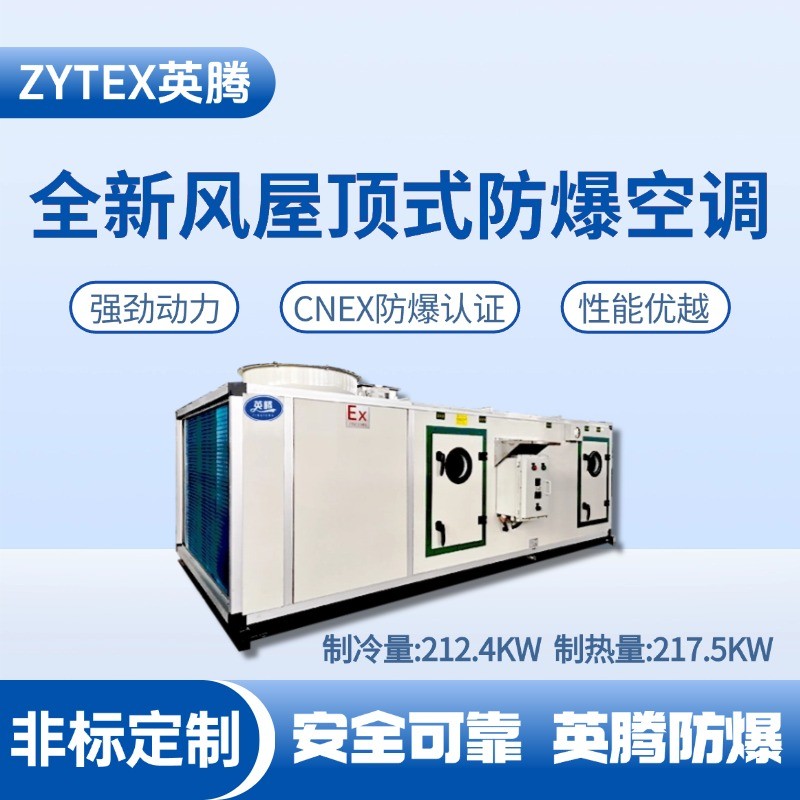

英騰全新風屋頂式防爆空調

產品參數

型號：BZKT-210Ex(X)

品牌：英騰

制冷量(KW)：212.4

制熱量(KW)：217.5

能量調節(%)：0/25/50/100

風量(m3/h)：21000

機外靜壓(Pa)：600

溫度范圍及精度：18-32℃±2℃

電源：380V/50Hz三相四線制

額定功率制冷/制熱：79.6/77.8

壓縮機類型/臺數：全封閉渦旋式/6

蒸發器、冷凝器形式：銅管套鋁翅片式

送風機形式/功率(KW)：雙進風離心式(皮帶傳動)/15

冷凝風機形式/功率(KW)：低噪音軸流式/6x6.6

空氣過濾器：板式初效/G4

制冷劑類型/充注量：R22/R407C/60

電加熱功率(KW)：60

外形尺寸長寬高：5295x2200x2400

重量：3740

防爆標志：ExdbebibmblIBT4Gb

制造商：河南同騰防爆電器有限公司

英騰防爆空調機防爆標志為ExdbebibmblIBT4Gb。

備注：以上技術參數僅供參考，以實體機為準。

1、制冷名義工況:室內回風干球溫度27°℃,濕球溫度19℃;室外環境空氣干球溫度35℃;

2、制熱名義工況:室內回風干球溫度20°℃,熱水進口溫度19℃℃;蒸汽壓力0.2MPa;

3、佳人方式可在電加熱。熱水加熱。蒸汽加熱中任選一種;熱水、蒸汽加熱需另配電動調節閥;

4、機組制冷時環境溫度不可低于18℃℃,如有要求訂貨是需要,明確;

5、規格參數如因產品改良或更新,恕不另行通知。

本系列產品執行標準如下：

GB/T3836.1-2021《爆炸性環境*1部分：設備通用要求》

GB/T3836.2-2021《爆炸性環境*2部分：由隔爆外科“d”保護的設備》

GB/T3836.3-2021《爆炸性環境*3部分:由增安型“e”保護的設備》

GB/T3836.4-2021《爆炸性環境*4部分：由本質安全型“i”保護的設備》

GB/T3836.9-2021《爆炸性環境*9部分：由澆封型“m”保護的設備》

GB/T3836.15-2017《爆炸性環境*15部分：電氣裝置的設計、選型和安裝》

防爆空調在下列環境條件下能正常工作：

a)海拔不超過2000m；

b)適用環境為：溫度-7℃～43℃，無腐蝕性氣體。

c)存在ⅡA、ⅡB級，T1～T4組可燃性氣體、蒸汽與空氣混合形成的爆炸危險場所。

“英騰”防爆空調系列機型經過特殊的防爆技術加工處理，可廣泛適用于1區、2區易燃易爆場所，廣泛適用于國防、科研、石油、化工、醫藥、軍工、電廠等存在或可能存在IIA、IIB級T1～T4組可燃性氣體、蒸汽與空氣混合形成的爆炸危險場所、防爆空調適用于有溫度要求的場所，英騰防爆空調經國家防爆電氣產品質量監督檢測中心檢驗并頒發防爆合格證書及防爆CCC證書；其外型美觀、設計合理并具有安裝維修方便等特點，全系列防爆空調內部采用名牌壓縮機、微電腦智能控制、數字顯示、具有噪音低、性能穩定、操作簡單、安全可靠等優點，深受市場青睞。(可定制：防爆窗式空調、防爆風管式空調、防爆吸頂式空調、防爆全新風空調、防爆船用空調、防爆防腐空調、防爆高溫空調、防爆冷庫空調、防爆組合式空調機、防爆多聯式空調機等)。

屋頂式防爆空調機組為全空氣系統,用于對室內空氣處理,集制冷、制熱、除濕、加濕、通風、空氣凈化等功能于一體的大中型空調設備。該產品綜合了組合式空調箱與直膨空調技術,可實現制冷與空氣調節集中綜合控制,具有高效節能、系統簡單、性能穩定、結構緊湊、控制精度高、安全可靠、低噪聲、高靜壓、振動小、防腐蝕程度高、密封性好、防雨防塵性能好、安裝方便,外形美觀等特點,**的微電腦控制使得產品性能與品質得到體現和發揮。

機組分為壓縮冷凝段和空氣處理段兩部分,壓縮冷凝段采用模塊拼裝的方式,空氣處理段采用按功能劃分模塊化設計,外殼采用防冷橋鋁合金框架與雙面**鋼板的聚氨酯夾芯面板結構。機組組合方式靈活多樣,安裝便捷,可置于屋頂或戶外空地,無需專用機房。產品適用于用水不便的場所和水資源缺乏地區的大型廠房、車間等工藝性場所,也可用于醫院、商場、超市、餐廳、辦公樓等舒適性場所的全空氣空調系統。

屋頂式防爆空調機組產品特點

1、品種規格齊全:屋頂式空調機組按功能分為冷風型(L)、熱泵型(R)、恒溫恒濕型(H)三個系列;恒溫恒濕型適用于對溫濕度要求較高的工藝性空調場所,冷風型及熱泵型適用于舒適性空調場所。

產品按制冷量12kW~490kW可定制生產、滿足對不同大風量、不同空間空調場所的要求。

產品按適用的使用場所分為標準型、凈化型、全新風型等系列,可選配各種功能段,方便實現制冷、制熱、除濕、加濕、空氣凈化、消聲以及新風節能等多種功能。

2、無需專用機房,節省投資:該系列機組框架經防腐、防雨等處理,可整機置于屋頂或戶外空間,無需機房,節省建筑空間,節約土建投資費用:機組為全空氣系統,無冷卻水、冷凍水系統,節省了冷凍水泵、冷卻水泵、冷卻塔、風機盤管及水管等附屬設

備投資,降低了工程造價。3、運輸方便、安裝便捷:機組設計有兩種結構形式:標準型和凈化型:標準型機組制冷量在140kW以下設計為整體結構，140kW以上為分體結構,便于運輸和安裝。凈化型機組為模塊化設計,按需配置各功能段,配置簡單,靈活多樣。各功能段體積

小、重量輕、可根據現場條件進行組合,運輸方便、安裝便捷。4、防冷橋框架、漏風率低:空氣處理各功能段采用防冷橋型鋁合金框架,面板為聚氨酯高壓發泡的雙辟保溫板(外板為**鋼板靜電噴涂,內板為**鍍鋅鋼板)。框架和面板采用專用密封隔熱條以及獨特的專用戶外型防雨結構設計,確保機組戶外使

用所需的防腐防銹耐腐蝕性能、色彩鮮艷、美觀大方。5、機組采用名牌全封閉渦旋式壓縮機,運行平穩,性能可靠,制冷效率高:根據用戶要求,也可非標提供熱回收型機組,節能環保。

6、配備了直聯傳動低噪音軸流風機以及**后傾離心式送風機,并設置有效的隔振措施,確保機組運行平穩可靠,噪音低，振動小。

7、各種制冷配件和控制元器件為國際著名品牌,系統運行可靠性高,性能穩定。

8、蒸發器和冷凝器均為銅管套鋁翅片式換熱器,經計算機優化設計并采用專用換熱器生產線制造,高效節能。

9、標準機組采用智能儀表控制,可根據用戶要求選配工業級可編程控制器(PLC)控制,凈化型機組標準配置為工業級可編程控制器(PLC)控制,按經優化的程序運行;并具有故障自診斷和故障報警功能,控制器配有標準的RS485通訊接口,可方便實現異地遠程控制或與智能化控制系統連接,保證設備以*佳效率運行,降低運行成本。

10、機組的送回風可有水平送風,機組左右的側送風,上送風以及下送風等型式,特別適合舊建筑的空調系統改造(將原有的送回風管引至屋面接駁主機即可):同時,更換已至使用壽命的主機也很方便,使用戶無后顧之憂。

11、根據使用場合的具體要求,機組可做防爆防腐處理。可廣泛用于石油、化工、冶金、軍工、醫藥等行業。機組的防爆標識為ExdbebibmbllBT4Gb,亦有防爆標識為ExdbebibmbllcT4Gb的產品,訂貨前請與我公司的技術部溝通確認。

屋頂式防爆空調機組訂貨須知

用戶可根據自身的需要選用組合各功能段,訂貨時建議提供各功能段組合示意圖,并提供以下數據:(標準型機組無須提供)1.冷熱量需求和制熱方式,性能參數表中制冷量沒有考慮機外余壓改變而引起的送風機功率變化引起的散熱量變化,請選型時注意;

2.功能段名稱,數量,可參考六、功能段組合實例;

3.提供機外余壓;

4.如有新風段,用戶需提供新風量和新風工況。標準新風工況為干球溫度35℃℃,濕球溫度28℃;

5.標準配置的初效過濾器為板式無紡布過濾器、中效過濾器為袋式無紡布過濾器:

6.機組操作面的約定:面對氣流方向,操作面在右面的即為右式,以Y表示:操作面在左面的即為左式,以Z表示。操作面的定義為檢修門側,系統進出管、熱媒進出管、冷凝水排出側和操作側:

7.是否要求配風閥以及風閥形式(手動或電動)。如不注明,則產品不配風閥。

8.是否需要遠控箱,以及遠控線長度;

9.熱水、蒸汽加熱型機組需選配相應的電動調節閥;

10.單冷型機組制冷時環境溫度不可低于18°℃,如有要求訂貨時需明確。

屋頂式防爆空調機組功能段組合說明

a.空氣處理部分的功能段有多種組合方式,方便用戶根據實際需要靈活選用;

b.上述機組空氣處理段還有更多的功能段組合可以根據實際需要進行增加或刪減;

c,機組空氣處理段還有更多的功能段供用戶選擇,如消音段、熱回收段、臭氧凈化段等;

d.防爆型屋頂式空調機組作為公司的特色產品可供用戶在易燃,易爆等特定場所選用,具體請咨詢我公司技術部門;

e.組合方式中通用型和基本功能段型機組性能參數及外形圖見本樣本,性能參數、機外靜壓等可根據用戶實際需要作相應調整,具體請咨詢我公司技術部門;

f.機組送回風方式有多種,如回風有頂回、側回、下回等方式,送風同樣有頂送、側送、端送、下送等方式:可根據需要靈活選擇，在送回風方式訂貨中說明即可。
