西門子plc可編程控制器邏輯編程要點

作者:西門子plc 發布日期:2020-10-17 23:21:27 閱讀:0 二維碼分享

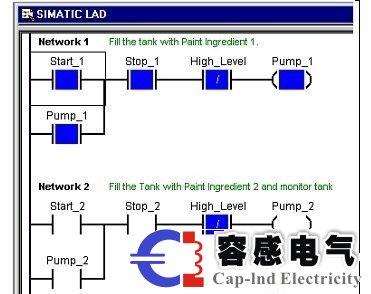

  西門子plc可編程控制器梯形圖是最常用的圖形編程語言,被稱為西門子PLC可編程控制器的第一個編程語言。梯形圖類似于電氣控制系統的電路圖,它具有直觀且易于理解的優點。它易于由工廠電氣人員掌握,特別適用于開關邏輯控制,梯形圖通常稱為電路或程序梯形圖,梯形圖的設計稱為編程,在西門子plc可編程控制器梯形圖編程中,專業技術人員應掌握基本的編程要點,主要介紹如下:

  有以下四個基本要點:

 1、軟繼電器

  西門子plc可編程控制器軟繼電器梯形圖中的一些編程組件遵循繼電器的名稱,例如輸入繼電器,輸出繼電器,內部輔助繼電器等,但它們不是真正的物理繼電器,而是一些存儲器單元(軟繼電器),每個軟繼電器對應于西門子plc存儲器中圖像寄存器的存儲位置。 如果存儲單元處于“1”狀態,則表示梯形圖中相應軟繼電器的線圈“通電”,常開觸點閉合,常閉觸點斷開,狀態被稱為軟繼電器。 “ 1”的或者“開啟”狀態。如果存儲單元處于“0&0&;”狀態,則線圈的狀態和相應的軟繼電器的觸點與上述相反,并且軟繼電器被稱為“軟”或“關”;這些“軟繼電器”通常被稱為使用中的編程元素。

 2、能流

  觸點接通時,有一個假設的概念電流或能流從左向右流動,這與執行用戶程序時的邏輯運算順序一致,能量流一般從左向右,從上向下流動,使用能量流的概念可以幫助我們更好地理解和分析梯形圖。

  3、母線

  梯形圖兩側的垂直公共線稱為母線,在分析梯形圖的邏輯關系時,為了借用繼電器電路圖的分析方法,可以想象左右母線之間存在左右負負直流電源電壓(左)和右母線),母線之間有關系。流動”從左到右流動。可以繪制右側母線。

  4、梯形圖的邏輯解算

  根據梯形圖中每個觸點的狀態和邏輯關系,獲得與圖中每個線圈對應的編程元件的狀態,這被稱為梯形圖的邏輯解,梯形圖中的邏輯解決方案從左到右,從上到下執行。解決方案的結果可以由后續邏輯解決方案立即使用。邏輯解決方案基于輸入圖像寄存器中的值,而不是基于瞬時外部輸入觸點的狀態。

       總結:以上內容就是小編為大家介紹的西門子plc可編程控制器邏輯編程要點,希望大家要經常聯系,能夠掌握各種編程要點,如果您有這方面的任何需求,歡迎大家咨詢容感電氣,我們將給您真誠的服務。


此文關鍵字: 軟繼電器,可編程控制器,梯形圖,可編程,輸入繼電器
